◆調功
◆手動/自動控制
◆適合阻性性負載
◆外部開關控制啟動/停止
◆自動+外部功率限制控制
◆負載中心接地或不接地可設
◆適用于380V AC 50Hz/60Hz頻率
◆散熱器超溫報警
1、控制板的設計
PAC35C 系列智能型 SCR 周波調功器是大功率可控硅模塊應用技術的新產品。它是周波調功模式輸出，具有自動判別相位、上電緩啟動、緩關斷、散熱器超溫等功能，適用于電阻性負載。負載中心接地、不接地，可以由客戶任意設置的一款產品，從而達到了真正的智能化。
2、散熱器的選擇
散熱器采用高散熱性能的插片式撒熱器。
3、風機的選擇
采用120軸流風機，滾珠軸承式。壽命長、發熱低等特點。
4、可控硅模塊選擇
國產模塊，特選的低壓降芯片，用進口的高散熱性能的絕緣材料焊接和壓接而成。其特點是過載能力強，質量可靠。
控制板面板圖：

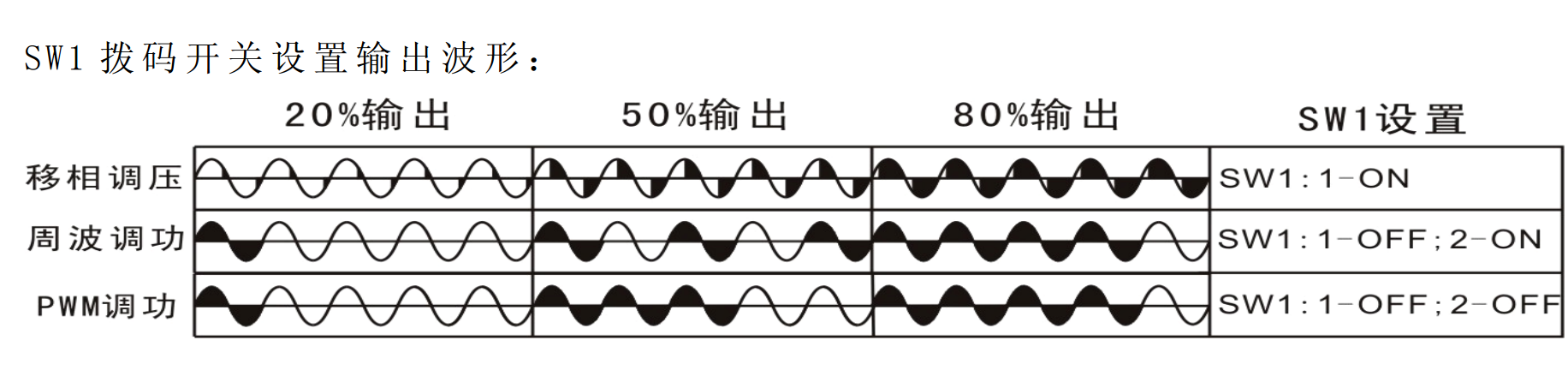

SW1撥碼開關設置輸出波型形圖：
| 1 |
負載控制元件 |
可控硅(SCR)模塊 |
| 2 |
負載電源 |
三相380V AC 10%50/60Hz |
| 3 |
電流容量 |
40A、60A、80A、95A、130A、140A、150A、165A、220A、240A、320A、400A、600A |
| 4 |
控制板電源與功耗 |
電源：380V AC 士 10% 50/Hz， 功耗：5W最大，不需要單獨接線供電 |
| 5 |
風扇電源
(根據型號配備)
|
電壓：380VAC 電流：0.5A以下 |
| 6 |
控制輸入 |
0-24V DC PWM輸入(固定周期2秒)，接收阻抗10K |
| 7 | LED 狀態顯示燈 |
輸入指示LED燈(1支)：紅色 三色狀態LED燈(1支)：綠色，運行(有輸出) 黃色閃爍，停機(無輸出) 紅綠閃爍，散熱器超溫報警(無輸出) |
| 8 |
控制方式 |
調功控制:阻性周波過零調功 |
| 9 |
調節輸出分辨率 |
調相 0.2°，調功 20ms |
| 10 | 移相范圍 |
0～175°,星型負載（中心點接地） 0～150°,三角型負載或星型負載（中心點不接地） |
| 11 |
驅動輸出 |
配單硅反并聯式可控硅模塊可變寬度脈沖： 8°~120° 電壓：5V 電流：100m最大 |
| 12 |
手動方式 |
外接10KQ電位器調整 |
| 13 |
緩啟動時間 |
調相控制時，P3電位器調整。調整范圍：0.2~120秒 |
| 14 |
緩關斷時間 |
調相控制時，0固定 |
| 15 |
電壓限制 |
板內P1電位器或外接10KQ電位器調整。 調整范圍：0~100% |
| 16 |
散熱器超溫保護 |
80℃溫度開關，常閉接點，動作時間：く20ms |
| 17 |
報警輸出 |
當散熱器超溫時動作 規格：1個常開接點，1A 250V AC 純阻 輸出端子：CN2-1、CN2-2 |
| 18 |
急停 |
報警動作時，控制輸出急停 動作時間：<20ms 解除：報警解除后，進入待機狀態或重新上電解除 |
| 19 |
風機控制 |
風機電源為 380V。 |
| 20 |
啟動/停止開關 (外接開關) |
R1 端：CN1-3 端子，RS 端：CN1-7 端子 R1-RS端：無電壓接點輸入 短路：緩關斷，開路:緩啟動 |
| 21 |
調功(SW1-1 撥碼開關) |
SW1-1=OFF，周波調功 |
| 22 |
工作環境和存儲溫度 |
溫度范圍：0~+40℃，超過 40度降額使用 濕度范圍：90%RH最大，無結露 海拔高度：2000m 以下 存儲溫度：-10~+60℃ 其它要求：通風良好，不受日光直射或熱輻射，無腐蝕性、可燃性氣體 |
| 23 |
安裝形式和要求 |
壁掛式，垂直安裝，通風良好 |
| 24 |
絕緣電阻介電強度 |
絕緣電阻：模塊輸出端與外殼，500VDC 20MΩ最小 控制板電源端與外殼，500VDC 20MΩ最小 控制輸入端與外殼，500VDC 20MΩ最小 控制板輸入端與電源端，500VDC 20MΩ最小 介電強度：模塊輸出端與外殼之間，2000V AC 1分鐘 控制電源端與外殼之間，2000V AC 1分鐘 |
|
周波過零型三相電力調整器
|
|||
| PAC35C |
輸入信號：4-24VDC脈寬調制信號(輸入阻抗大于10K)，輸出形式：周波調功，上電緩啟動0.2-60秒可設，散熱器超溫報警保護，手自動無擾切換。適合Y型負載中心接零或者懸空，三角形負載。負載電源380VAC士10%，50/60Hz 風機電源默認380V直通，需要220V控制的，訂貨時備注 |
||
|
散熱器單元 |
整機外形尺寸 |
SCR規格 |
負載功率(阻性) |
|
B125C-：1個風機，吹風式強制風冷，散熱器容量：環境溫度在40度條件下：60A/相。自然散熱條件下：10A/相。 |
長270寬127厚220mm 2孔安裝 上下安裝孔距：253mm，孔徑8mm |
MKKT55A |
≤26KW |
|
MKKT90A |
≤40KW |
||
|
MKKT110A |
≤40KW |
||
|
B170C-：1個風機，吹風式強制風冷，散熱器容量：環境溫度在40度條件下：150A/相。自然散熱條件下：15A/相。 |
長290寬172厚253mm 4孔安裝， 安裝孔距：148*273mm 孔徑8mm |
MKKT110A |
≤50KW |
|
MKKT130A |
≤62KW |
||
|
MKKT160A |
≤80KW |
||
|
MKKT180A |
≤90KW |
||
|
MKKT200A |
≤98KW |
||
|
B210C-：2個風機，吹風式強制風冷，散熱器容量：環境溫度在40度條件下：220A/相。自然散熱條件下：70A/相。 |
長285寬250厚255mm 4孔安裝， 安裝孔距：222*268mm 孔徑8mm |
MKKT180A |
≤92KW |
|
MKKT200A |
≤100KW |
||
|
B240C-：2個風機，吹風式強制風冷，散熱器容量：環境溫度在40度條件下：250A/相。自然散熱條件下：70A/相。 |
長285寬250厚255mm 4孔安裝， 安裝孔距：222*268mm 孔徑8mm |
MKKT250A |
≤108KW |
|
MKKT300A |
≤155KW |
||
|
B300C-：2個風機，吹風式強制風冷，散熱器容量：環境溫度在40度條件下：250A/相。自然散熱條件下：70A/相。 |
長360寬246厚243mm 4孔安裝， 安裝孔距：222*343mm 孔徑8mm |
MKKT300A |
≤160KW |
|
B350C-：2個風機，吹風式強制風冷，散熱器容量：環境溫度在40度條件下：350A/相。自然散熱條件下：100A/相。 |
長460寬244厚283mm 4孔安裝， 安裝孔距：220*443mm 孔徑8mm |
MKKT500A |
≤210KW |
| 單位mm | A | B | C | D | E |
| B30C | 210 | 127 | 212 | 102 | 198 |
| B125C | 270 | 127 | 220 | 102 | 247 |
| B170C | 290 | 172 | 253 | 148 | 273 |
| B210C | 285 | 250 | 255 | 222 | 268 |
| B240C | 285 | 250 | 255 | 222 | 268 |
| B300C | 360 | 246 | 243 | 222 | 343 |
| B350C | 460 | 244 | 283 | 220 | 443 |
| B400C | 477 | 304 | 295 | 280 | 455 |
| B600C | 473 | 365 | 330 | 341 |
457 |
